中频炉的中频电源设计方案（连载2）

　　接上篇中频炉的中频电源设计方案（连载1），中频电炉的中频电源是中频设备中很重要的一个部分，对于中频电源的设计很多人不理解，这对于中频炉的维修人员来说是个硬伤，如果中频炉维修人员既有中频炉的维修经验又知道中频电源理论，就会更上一层楼。海山电炉小编今天就接上篇，继续讲解中频炉的中频电源设计方案，供大家参考。

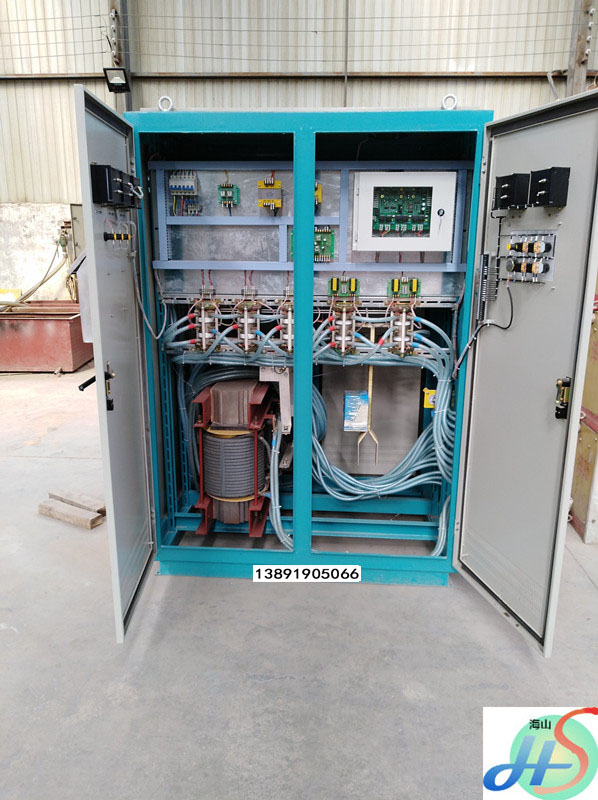

c、对于大功率中频炉的中频电源，如果电源进线采用六相十二脉供电时，控制电路还增加有双桥平衡环节，以确保两桥平衡，减少谐波分量对电网的冲击干扰。

d、中频炉的中频电源保护电路，在控制电路中设有各种操作，保护电路，主电路与控制电路的上电、掉电先后次序，以及使用人员的误操作等，均不会对中频炉系统产生任何影响。具体完善的保护功能：

　　中频炉缺相（快熔断）--检测三相交流输入是否有缺相，可省去快速熔断器故障指示器的检测电路。

　 　中频炉过电流--系统过电流截止保护，过流电平无需单独整定，控制电路自定整定在额定输出电流的1.5倍上。在负载阻抗低时电流反馈会有效地抑制电流的上升,使电流始终保持在设定的电流值上,即就是负载短路。

     　中频炉过电压—中频输出过电压保护，过电压平亦需单独整定，控制电路自动整定在额定输出中频电压的1.15倍。过电压保护动作一方面截止整流桥，另一方面直通逆变桥，能有效的防止因输出电缆开路引起逆变晶闸管的损坏。

      　中频炉水压低—冷却水压力保护，具有8秒钟的延时动作，可防止水压瞬时波动引起系统的跳闸。

　 　中频炉控制电源欠压—控制电路供电电压偏低保护，可防止控制     电路掉电时，对主路的乱触发。所有的保护具有声光报警功能。

     　中频炉水温高--电源柜内的每路回水均安装有温度继电器,当生产中任意一路水温度高于设定时,将发出报警。

e、中频炉的中频电源在整流电路里，海山电炉的技术人员采用电压比较器，与预先设定的保护值进行比较。当大于设定值时，保护电路工作，使整流触发脉冲后移至α=150°或封锁触发脉冲关闭整流器。采用此电路的优点是：保护迅速、灵敏度高、可靠性稳定性高，有效地避免了器件的故障损坏。

f、中频炉的中频电源逆变电路中增加了逆变角调节电路，可使逆变桥在某一个θ角下稳定的工作，（最大调节范围为 20°～40°）以确保逆变桥的稳定工作。

g、中频炉的中频电源调节器电路，在电压电流双闭环基础上，增加了阻抗调节器，用于控制逆变桥的引前角，使系统功率因数提高5% 以上，提高了感应电炉的电效率和热效率，以达到快速、节电的目的。

h、中频炉的中频电源外加功能接口，区别于传统中频电源中央控制器，第五代中频电源中央控制器还可增加多路接口，如定时开机开炉、远程控制、计算机监测监控、双路供电（当电源进线采用六相十二脉供电时）故障自诊断系统等软硬件功能接口，以适应现代化生产的要求。

i、中频炉的测温装置，海山电炉采用非接触式（Raytek）双色红外测温装置，并配有温度显示和多种输出接口。

  　美国雷泰（Raytek）高性能集成式双色红外测温仪。主要技术参数如下：

   　型号:NCIR-2000型智能红外测温仪　　　   测量范围： 600-1200℃

       测温精度：1％　      　重复精度： 0.1％   　　　响应时间：1毫秒

　　显示精度：1℃　　　 　输出 ：4-20mA

中频炉的中频电源设计方案全部讲解完毕，需要了解更多中频炉知识敬请致电海山电炉。
