中频炉的中频电源设计方案（连载1）

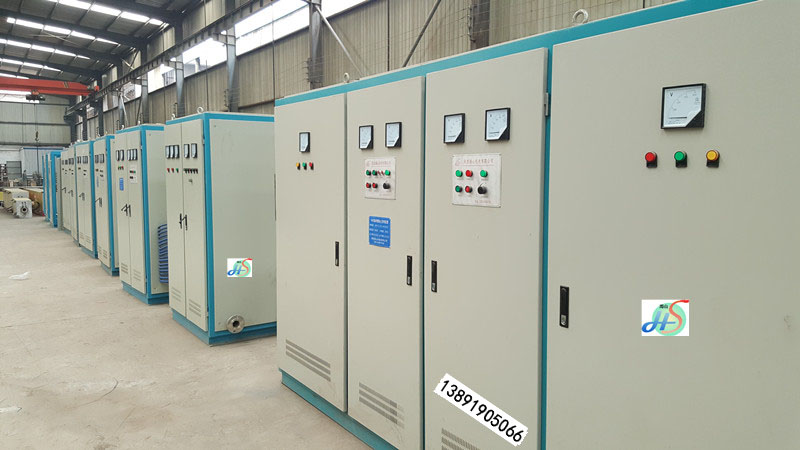

　中频炉的中频电源是把三相50Hz交流电，经过整流-逆变改变频率的整流变频装置，在中频炉行业称之为晶匝管变频装置。在这里海山电炉小编就来讲解下中频炉的中频电源设计方案。

1、中频炉的中频电源特点是主电路结构简单，工作稳定可靠，启动能力强，海山电炉的可控硅中频电源采用先进的微电子技术实现扫频式零压软启动，对电网无任何冲击，而且启动成功率达98%，可以带负荷重载启动。逆变器采用并联谐振，保证设备的满负荷输出。控制系统全部采用先进的大规模数字电路控制技术。

2、中频炉的中频电源调试方便维护简单，中频炉中频电源的主控制板采用新型双面印刷线路板做成中央控制器，调试极为方便。各功能控制电路实现内部连接，消除了一切故障点。中频电源的启动、停止、运行等必须的逻辑控制完全由电子线路实现，废除了继电器逻辑线路排除了振动对设备运行的影响，大大提高了中频炉设备可靠性。

3、中频炉的中频电源控制精度高，海山电炉设计制造的可控硅中频电源，采用高精度运算放大器组成电压调节器、电流调节器构成双环闭环调节器，工件进出感应器不会对中频炉电源造成大的波动，对来自电网的波动也有极强的抑制作用。

4、中频电炉的中频电源保护功能完善，动作准确可靠，海山电炉的中频电源主电路设有快速熔断器保护，各晶闸管有阻容保护，逆变晶闸管还有换相电感防止di/dt过大，在中频炉中央控制电路设有过电压过电流等拉逆变保护。

5、中频炉的中频电源具有频繁启动功能，海山电炉设计先进功能完善的晶闸管变频装置中央控制器具有以下优势：

a、中频炉变频器为海山电炉开发研制的第九代晶闸管变频器，其中频电源中央控制器外形尺寸仅为长×宽×高=260×190×90mm。控制回路全部采用数字化结构（调节器除外）。整流部分不需要任何调整，具有可靠性高，脉冲对称性好、抗干扰能力强、反应速度快等特点。另外，电路中设计有相序自适应电路，无需同步变压器，使现场调试简单，无需调相序，仅需把门极线接入控制板相应的端子上，整流即可投入工作。

b、逆变采用扫频式零压启动电路，它的特点是先用一个高于槽路谐振频率的他激信号去触发逆变可控硅，在升调电位器时便控制他激信号的频率从高向低扫描，当他激信号下，降到接近槽路谐振频率时，中频电压便建立起来，并反馈到自动调频电路。因而克服了中频炉中频启动电流的冲击，避免了元器件的损坏，保证启动成功率高达100%。
