海山小课堂-中频炉水冷电缆故障判断

　陕西海山机电有限公司成套制造中频炉设备近三十年，对于中频炉配件制作也有着自己独特的制造方法和问题解决办法，比如中频炉的主控制板、中频炉的电抗器、中频炉的线圈以及中频炉水冷电缆等等，海山电炉小编今天在这里就聊聊中频炉水冷电缆故障判断。

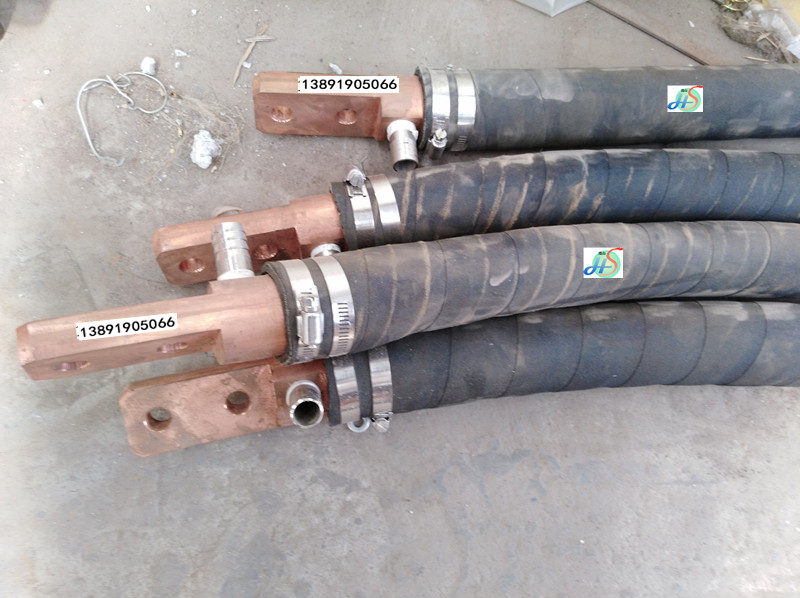

　　中频炉水冷电缆的作用是为了连接中频电源和中频炉感应线圈的一段电缆，中频炉水冷电缆可以把中频电源的大电流传输到中频炉感应器线圈上，电流通过感应器线圈产生磁场，从而加热金属。

　　中频炉水冷电缆一般是用每根直径0.6mm-Ф0.8mm紫铜线绞合而成电缆。一般情况下500公斤中频电炉，电缆截面积为480平方毫米，对于250公斤中频电炉，电缆截面积采用300至400平方毫米。中频电炉水冷电缆外胶管采用耐压5公斤的橡胶管，内部通以冷却水。

　　中频炉水冷电缆是负载回路的一部分，工作时受到拉力和扭力，与中频炉炉体一起倾动而容易发生曲折，因此时间长后容易在柔性连接处断裂开。中频电炉水冷电缆断裂过程，一般是先断掉大部分后，在大功率运行时把未断小部分很快烧断，这时中频电源就会产生很高的过电压，如果过电压保护不可靠，就会烧坏晶闸管。水冷电缆断开后，中频电源无法启动工作。如不检查出原因而反复启动，就很可能烧坏中频电压互感器。检查故障时可用示波器，把示波器探头夹在负载两端，观察按启动按钮时有无衰减波形。确定电缆断芯时先把水冷电缆与电热电容器输出铜排脱开，用万用表电阻挡（200挡）测量电缆的电阻值，正常时电阻值为零，断开时为无穷大。用万用表测量时，应把炉体翻到倾倒位置，使水冷电缆掉起，这样使断处彻底脱离，才能正确判断是否断内部铜绞线完全断掉。
