熔炼炉水冷电缆

发表时间：2024-01-17 10:34作者：海山机电来源：陕西海山机电有限公司网址：http://www.sxhszpl.com

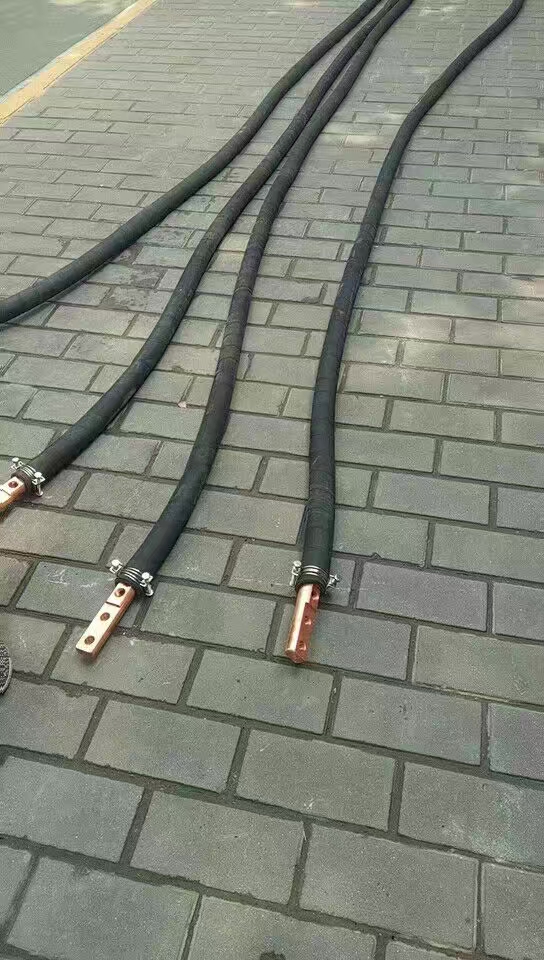

熔炼炉水冷电缆是应用在感应加热系统里的一种特殊电缆，主要用于中频熔炼炉、感应炉中频加热炉、透热炉、锻造感应电炉等高功率、大电流的场合，一般安装在中频电源与感应加热线圈之间。这种电缆通常由多根铜芯线组成，外面套有耐高温、耐腐蚀的绝缘层，并配有水冷系统，以保证水冷电缆在大电流下正常工作。这里，海山电炉小编就来介绍这款熔炼炉水冷电缆。


一、熔炼炉水冷电缆工作原理：

1、熔炼炉水冷电缆的原理主要是利用水冷技术来降低电缆的工作温度，从而提高电缆的电导率和运行效率。具体来说，熔炼炉水冷电缆的结构主要包括导体、绝缘层、冷却水道和外保护层等部分。当大电流通过导体时，会产生热量，这些热量会被冷却水吸收并带走，从而降低电缆的工作温度。同时，冷却水道的特殊设计可以使冷却水在电缆中循环流动，实现更加有效的散热效果。

2、熔炼炉水冷电缆的原理还涉及到热传导、对流和辐射等传热方式。其中，热传导主要发生在固体内部，通过对流和辐射等方式将热量传递给冷却水。这些传热方式相互配合，使电缆内部的热量能够及时传递到外部，从而实现高效的散热效果。

二、熔炼炉水冷电缆的构成：

熔炼炉水冷电缆主要由导电线芯、绝缘层、金属护套和水冷系统等部分组成。

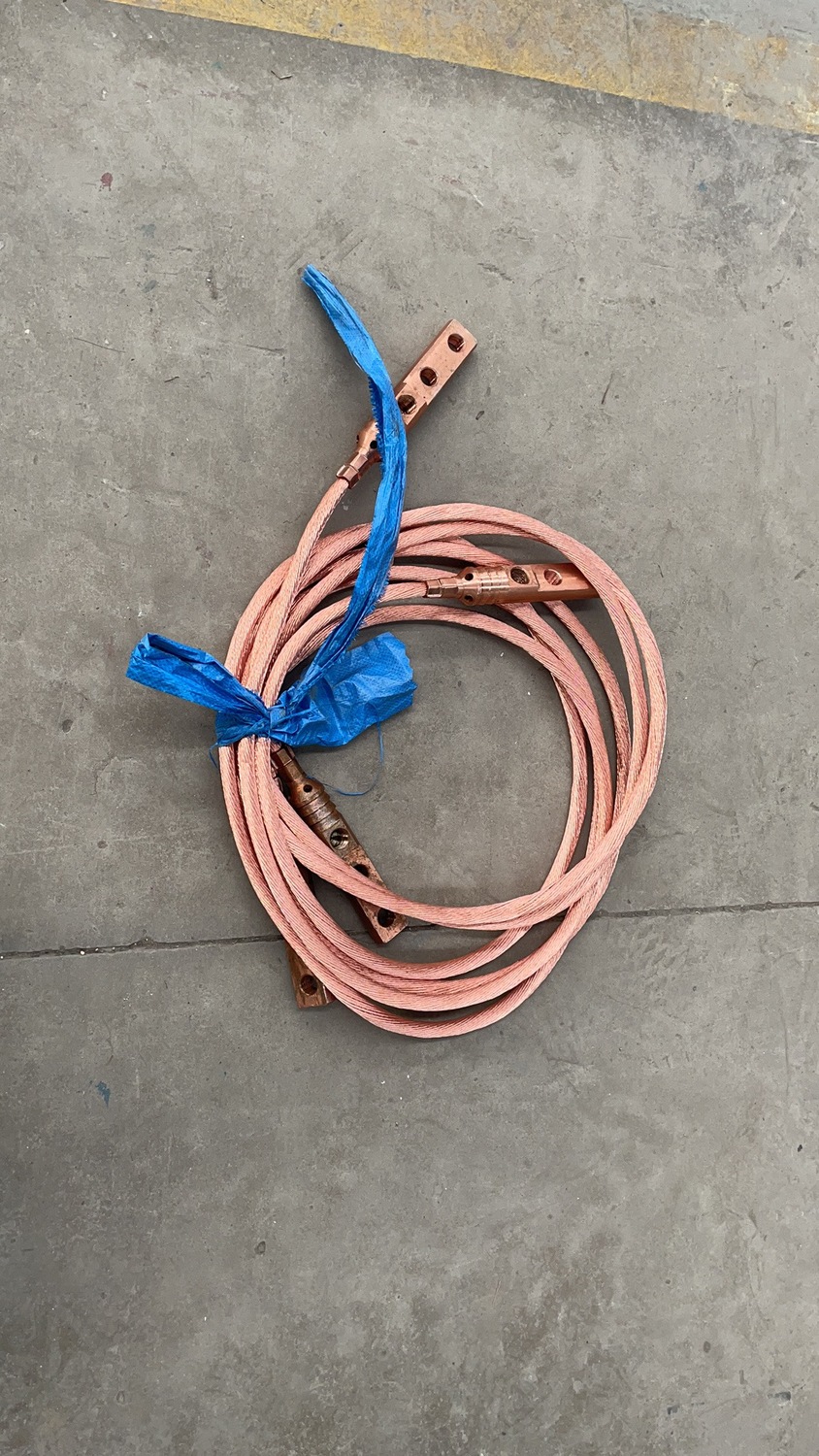

1、导电线芯：熔炼炉水冷电缆的导电线芯一般采用高纯度铜绞线制成，具有高导电率、耐高温、耐腐蚀等特点，能够承受较大的电流和电压。

2、绝缘层：熔炼炉水冷电缆的绝缘层一般采用耐高温、耐腐蚀的绝缘材料制成，可以保护导电线芯不受外界环境的侵蚀，保证电缆的安全运行。

3金属护套：熔炼炉水冷电缆的金属护套一般采用铜、铝等导电材料制成，主要起到保护电缆和支撑电缆的作用。

4、水冷系统：熔炼炉水冷电缆的水冷系统主要包括水道和冷却水，用于带走电缆运行时产生的热量，降低电缆的工作温度，保证电缆的正常运行。

三、熔炼炉水冷电缆的特点：

1、熔炼炉水冷电缆的特点是具有较高的截面面积和较小的电阻率，可以承受较大的电流和电压。

2、由于其水冷系统的设计，这种熔炼炉水冷电缆可以在高温下长时间工作，不易出现热损坏和老化现象。

3、熔炼炉水冷电缆还具有良好的柔软性和耐久性，可以在复杂的工业环境中使用。

4、在选择熔炼炉水冷电缆时，需要根据具体的使用环境和条件选择合适的规格和型号。例如，需要考虑到电缆的工作温度、电压、电流、长度、弯曲半径等因素。同时，为了确保安全可靠的使用效果，还需要注意电缆的安装和固定方式，以及水冷系统的设计和维护。
